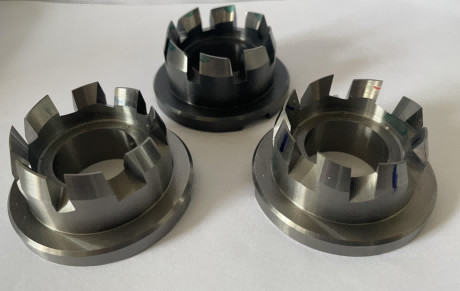

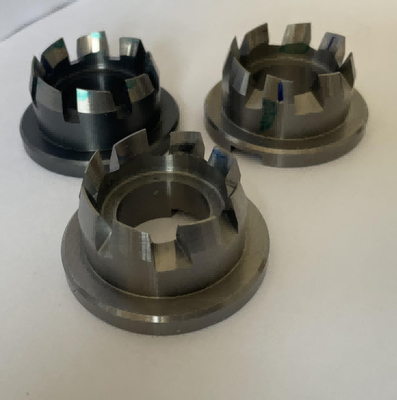

BIJ de Met een laag bedekte Spiraalvormige Scherpe Hulpmiddelen van Gleason van Konisch Tandwielsnijders Cilindrische

GLEASON spiraalvormige Konisch Tandwielsnijders

De spiraalvormige snijders van het konisch die tandwielmalen, ook als Gleason-malensnijders worden bekend, worden gebruikt om spiraalvormige konische tandwielen met een modulus van 0,5 tot 15 mm te verwerken. Hebben de algemeen gebruikte snijdershoofden een nominale diameter van 12,7 tot 457,2 mm (1/2 tot 18 duim), en er zijn 10 specificaties in totaal. 12.7 ~ het hoofd van de het malensnijder van 50,8 mm (1/2 ~ wordt 2 duim) gemaakt van integraal type, en de grotere diameter wordt gemaakt van tussenvoegseltype. Het hoofd van de malensnijder kan in twee categorieën worden verdeeld: ruw scherp snijdershoofd en fijn scherp snijdershoofd. Er zijn twee soorten ruwe scherpe schijven (met twee reeksen tanden voor intern scherp en extern knipsel) en drie kanten (met drie reeksen tanden voor intern knipsel, extern scherp en hoogste knipsel). Er zijn twee types van fijn-scherpe schijven: enig-opgeruimd (er is slechts één soort tanden in binnen of buitenknipsel) en tweezijdig. Het ruwe scherpe snijdershoofd vereist vele snijderstanden en goede starheid, en er is een steunring achter het snijdershoofd om de scherpe kracht van snijderstanden te dragen; het fijne scherpe snijdershoofd vereist hoge precisie, met pakkingen en wiggen, die de radiale positie van snijderstanden kunnen precies aanpassen. De snijkanten van de snijderstanden op diverse snijdershoofden zijn recht en hebben een bepaalde hoek van het tandprofiel. De snijderstanden moeten volgens het berekende snijdersaantal worden geselecteerd om het correcte passende tandprofiel te verkrijgen, en het schop achtertype wordt goedgekeurd om de snijderstanden zwaar te maken. De radiale positie en tandprofielhoek blijft onveranderd na het malen. Met de ontwikkeling van het malenmachines van het hoog rendementtoestel, hebben verscheidene nieuwe types van malensnijders, zoals de snijders van het hoog-starheidsmalen voor ruw knipsel, wig-opgezette malensnijders geleken, en naast semi-hobbing gebruikte de methode toen het machinaal bewerken van het grote hoofd van de wielen Cilindrische snijder en spiraalvormig het vormen zich snijdershoofd, enz.
